主要特點

高密度單板設計，提升系統可靠性能提供用戶線反極信號,方便用戶準確計費支持來電顯示
提供30個用戶接口，量身定做（用戶可任意選配混插1~30路各類型用戶模塊）
獨立的用戶模塊設計，可以應用戶要求混合插裝
多種用戶接口，能夠?qū)崿F(xiàn)語音、數據、圖象的混合接入
集中網管，方便用戶維護管理
19英寸1U標準機箱結構，減少占用機房空間

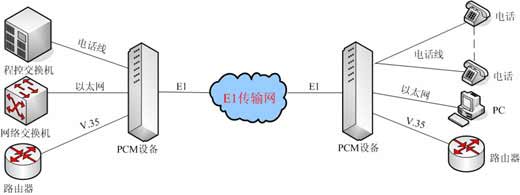

應用示例:

用戶模塊

• 環路中繼接口
  用戶線接口
  二線 EM接口
  四線 EM接口
  RS232/V.24接口
  V.35接口（1~15 * 64Kb/s）
  10Base_T 以太網接口（1~15 * 64Kb/s）
  G.703 64Kb/s同向數據接口
  磁石模塊接口

技術指標:

E1接口
    比特率:2.048Mbps ±50ppm
    參考標準:ITU-T G.703、G.704、G.712
    線路碼型:HDB3
    抖動特性:ITU-T G.823
    接口阻抗:75Ω（可選120Ω）
    物理接口:BNC（RJ45）
 用戶及環路接口
    a) 阻抗：600Ω
    b) 插入損耗：-3±0.75dB
    c) 頻率特性：300～3400Hz(-0.6～+3dB)
    d) 衡重雜音：≤63.7dBmop
    e) 串音衰耗：≥65dB
    f)環阻：≤1800Ω
二/四線音頻接口
    a)阻抗：200Ω+680Ω||0.1μF
    b)四線AD增益：14dB（可調）
    c）四線DA增益：-2 dB（可調）
    d）四線AD頻率特性： -0.2 - +0.2dB
    e）四線DA頻率特性： -0.2 - +0.2dB
    f）二線AD頻率特性： -0.2 - +0.2dB
    g）二線DA頻率特性： -0.2 - +0.2dB（可調）
    h）回?fù)p：40dB
    i）平衡度：70dB
    j)共模抑制比：70dB
    k)電源抑制比：30dB
    m)空閑信道噪音：≥65dB
    f)環阻：600Ω
二/四線E&M接口
    a) 阻抗：200Ω+680Ω||0.1μF
    b) 四線AD增益14dB（可調）
    c）四線DA增益：  -2 dB（可調）
    d）四線AD頻率特性： -0.2 - +0.2dB
    e）四線DA頻率特性： -0.2 - +0.2dB
    f）二線AD頻率特性： -0.2 - +0.2dB
    g）二線DA頻率特性： -0.2 - +0.2dB（可調）
    h）回?fù)p：40dB
    i）平衡度：70dB
    j)共模抑制比：70dB
    k)電源抑制比：30dB
    m)空閑信道噪音：≥65dB
    f)環阻：600Ω
V.24接口
    a)接口類型：V.24異步
    b)速率：0 – 19.2Kbps
V.35接口
    a) 接口類型：V.35 同步
    b) 速率：Nx64Kb/s（N =1-15）
    c) 時鐘方式:DCE
10Base_T接口
    a) 接口類型：10Base-T
    b) 接口速率：10Mbps
    c) 傳輸速率：Nx64Kb/s（N = 1-15）
    d) 協議：鏈路層橋接

設備尺寸
    設備采用19英寸標準機箱，尺寸: 260mm(深)×480mm(寬)×44mm(高)
電源
       輸入:-48VDC（±20%）
       允許電壓波動:-36V～-72V
       功耗:≦10W（靜態）
       可選配：220VAC（外置）
       可選配：24VDC（內置）
