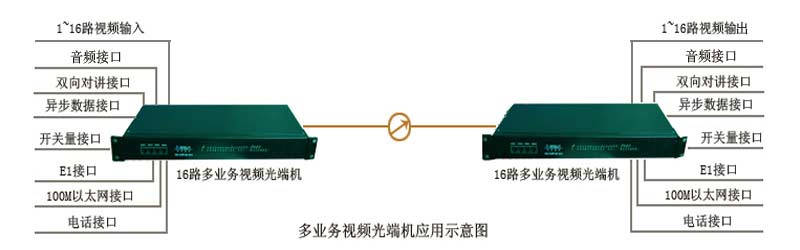

產品應用示意圖：
本系列視頻光端機已廣泛應用于安防監控、高速公路、電子警察、自動化、智能小區等諸多領域。
產品特點：
- 工業級設計，可靠性高，全表面帖裝技術
- PAL、NTSC、SECAM全制式兼容
- 超過RS250C對SNR、DG、DP的規定
- 8MHz視頻帶寬@-3dB、SNR≥70dB
- 24位數字音頻，82dB SNR
- 在光功率允許范圍內視頻質量與傳輸距離無關
- 全數字無壓縮、無損傷監控級傳輸
- 光纖接口單纖/雙纖，單模/多�？蛇x
- 光纖WDM/CWDM/DWDM技術
- 支持視頻、數據、音頻的并行傳輸，雙向/單向可選
- 支持任何高分辨率視頻信號
- 支持視頻無損再生中繼
- 最大80Km傳輸距離
- 先進自適應技術，使用時無需調節
- 支持RS232/RS485/RS422或曼徹斯特碼
- 支持用戶定制及OEM方式
產品參數：
光纖接口
接口 FC/PC, SC/PC, ST/PC可選
光波長 多模850nm/1310nm，單模1310nm/1550nm
發送功率： ≥-9dBm
接收靈敏度： 優于-34dBm(誤碼率<10-11)
傳輸距離 0~20Km(單模光纖,標準型)
0~40Km(單模光纖,中距型)
0~60Km(單模光纖,長距型)
0~80Km(單模光纖,長距型)
0~2Km(多模光纖,標準型)
注：可根據不同需求定制為不同光接口類型。
視頻
信號制式： PAL/NTSC/SECAM
標稱輸入輸出電平： 1Vp-p
標稱輸入輸出阻抗： 75Ω
每通道帶寬： 8 MHz
抽樣頻率： 16MHz
量化等級： 8-10bit
微分增益： 1%（典型值）
微分相位： 1˚（典型值）
加權信噪比： 70dB（典型值）
色亮度延時差： 10ns（典型值）
色亮度增益差： ±10%（典型值）
連接器： BNC
注：支持正向、反向、雙向視頻。
音頻
每通道帶寬： 20Hz~20KHz
采樣頻率： 96KHz
量化等級： 24bit
輸入阻抗（Line-in）： 47Ω（非平衡)
輸出阻抗（Line-out）： 10Ω（非平衡)
標稱輸入輸出電平： 2Vp-p
非平衡加權信噪比： 85dB（典型值）
總諧波失真： 0.1%（典型值）
連接器： RJ45口
注：支持正向、反向、雙向音頻。
異步數據
接口類型： RS232/RS485/RS422/ Manchester碼
工作模式： 全雙工/半雙工
通訊速率： 300~115200波特率
誤碼率： <1×10 -9
數據連接器：RJ45
注：支持正向、反向、雙向數據。 |
