16路視頻光端機當前位置 > 首頁 > 產品展示 >16路視頻光端機
|
|
|
|
產品概述:
HS-VDT/R1600001視頻光端機是以大規模集成電路為核心，采用先進的高速數字電復接/分接技術，通過電信級高速光電傳輸平臺，可實現高達16 路數字視頻信號,音頻,數據,開關量,電話等在1 芯光纖上的實時高質量傳輸。產品所有的核心電路均采用進口元器件,性能穩定,傳輸質量好.所有的光、電接口均符合國家標準，安裝簡單,免調試。 |
|
|
|

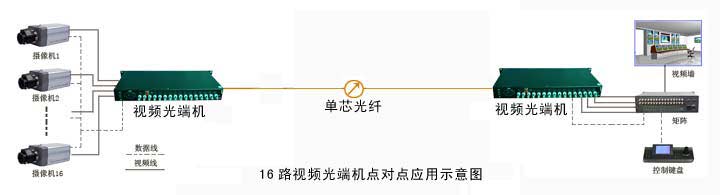

組網方案:
應用場合：：
監控中心（分控）互連
智能交通系統（ITS）
高速公路視頻監控系統
收費站視頻監控系統
高保真視頻會議系統
閉路電視工業監
�安防系統 |
|
特征：
全數字、無壓縮視頻光端機，與傳統的模擬視頻光端機相比有無可比擬的優勢。
簡潔明快的單板式設計，性能穩定，發熱量少。
免調試，安裝、維護方便；
完備的工作指示燈；
提供多種業務接口（視頻、數據、光纖等）；
體積小，易放置；
性能穩定、發熱量小，在溫度較高的環境中可穩定運行。
|
技術規格：
光纖接口參數（單纖/雙纖）
波 長： 單模1310nm/1550nm；
多模850nm/1310nm
光纖芯數： 收發雙芯，收發單芯
發送功率： -9dBm/-5dBm
傳輸長度： 0-50公里/100公里
接收靈敏度： 優于-36dBm
連 接 器： SC/FC/ST
特點：可根據用戶需求定制為不同的接口類型。 |
|
視頻接口參數（BNC接口）
信號制式： PAL/NTSC/SECAM
標稱輸入輸出電平： 1VP-P
標稱輸入輸出阻抗： 75Ω
每通道帶寬： 8MHz
抽樣頻率： 13.5MHz / 16MHz
光線路帶寬： 108Mbps/ 160MHz
|
異步數據接口參數（RJ45/接線端子）
速 率： 300~115.2 kbps自適應
RS485：0~19.2kbps
RS422：0~19.2kbps
接口特性： 滿足ITU-T V.24標準
連 接 器： 接線端子或RJ45
連接方式： DCE
& 特點：可選 RS232/RS485/RS422 等不同類型的數據接口，或同時具有。 |
|
音頻接口參數（BNC或RJ45接口）
每通道帶寬： 20Hz~20KHz
采樣頻率： 96KHz
量化等級： 24bit
輸入阻抗（Line-in）： 47KΩ/非平衡
輸出阻抗（Line-out）： 10KΩ非平衡
標稱輸入輸出電平： 2Vp-p
非平衡加權信噪比： 75dB（典型值）
總諧波失真： 0.1%（典型值）
特點：可完成單聲道或雙聲道立體聲的高質量音響效果。
|
以太網數據接口參數（RJ45）
速 率： 10M或10/100M自適應
協 議： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
物理接口： RJ45座, 支持Auto-MDIX
工作模式： 全雙工/半雙工自適應
開關量接口參數（RJ45/接線端子）
響應時間： <0.5ms
開關接口： 光MOS繼電器 350V/120mA
物理接口： RJ45 視頻： |
|
電話接口----FXO/FXS接口參數（RJ45/RJ11）
FXS電話口
振鈴電壓： 75V
振鈴頻率： 25HZ
二線輸入阻抗： 600Ω(摘機)
回 損： 40 dB
FXO交換機接口
振鈴檢測電壓： 35V
振鈴檢測頻率： 17HZ-60HZ
二線輸入阻抗： 600Ω(摘機)
回 損： 40 dB
特點：可選 RS232/RS485/RS422 等不同類型的數據接口，或同時具有。
|
|
通道數：16路正向視頻
信號制式： PAL/NTSC/SECAM
標稱輸入輸出電平： 1Vp-p
標稱輸入輸出阻抗： 75Ω
每通道帶寬： 6.5MHz
抽樣頻率：13.5MHz
量化等級：10bit
微分增益：<1%
微分相位：<1°
加權信噪比：>67dB
|
|
電源：
● 220VAC±20% 總功耗 25W(單端)
類 型：19'臺式
尺 寸：210mm×136mm×45mm（19'臺式）
環境條件：
● 工作溫度： -25℃~+70℃
● 儲存溫度： -40℃~+80℃
● 相對濕度： 0~95%（非冷凝）
|
視頻光端機訂購指南
|
產品型號
|
配置說明
|
報價 元/對
|
|
HS-VT/R1600001
|
|
0
|
|
HS-VDT/R1601011
|
十六路視頻+1路反向數據光端機
|
0
|
|
HS-VADT/R1611211
|
十六路視頻+1路雙向音頻+1路反向數據光端機
|
0
|
|
HS-VADET/R1611211
|
十六路視頻+1路雙向音頻+1路反向數據+以太網光端機
|
0
|
|
其他配置請電話咨詢。020-85552650
|
|
|
|
|
|
